Digitální mikroskop AM7515MT4A - Edge

5 Mpix, koaxiální osvětlení, 415x-470x

Model Dino-Lite AM7515MT4A je mimořádně kompaktní. Se zabudovaným koaxiálním osvětlením a 5 megapixelovým senzorem poskytuje vyjimečný obraz ve světlém poli při zvětšení 415x - 470x. Díky speciální funkci Flexibilní LED Control (FLC) je kamera schopná zobrazit vetší detaily díky přepínáním mezi světlým a tmavým polem nebo jejich kombinací. Předností funkce Automatického načítání hodnot zvětšení (AMR) je optimalizace měření s účinností a přesností pro uspokojení potřeb většiny měřicích úloh.

AMR - automatické načítání hodnot zvětšení. Tato funkce automaticky detekuje a zobrazuje zvětšení Dino-Lite. Zvětšení se zobrazí v rámci softwaru Dino-Lite a uloží se jako zachycený snímek. Funkce AMR zjednodušuje proces měření a zvyšuje přesnost měření. AMR se doporučuje v případě, kdy je třeba provést měření s vysokou přesností a/nebo kalibrovaná měření (kalibrace se provede manuálně).

Díky funkci flexibilního ovládání LED (FLC) lze ovládat a nastavovat LED zařízení Dino-Lite. LED na modelech Dino-Lite s funkcí FLC jsou rozděleny do 4 různých kvadrantů, které lze nastavit samostatně. Můžete si vybrat z 6 úrovní osvětlení. Funkce FLC je užitečná je-li třeba objekt nasvítit ze strany nebo pokud určité části předmětu potřebují více nebo méně světla.

Funkce FLC a AMR jsou momentálně funkční pouze v operačním systému Windows.

Koaxiální osvětlení a aplikace:

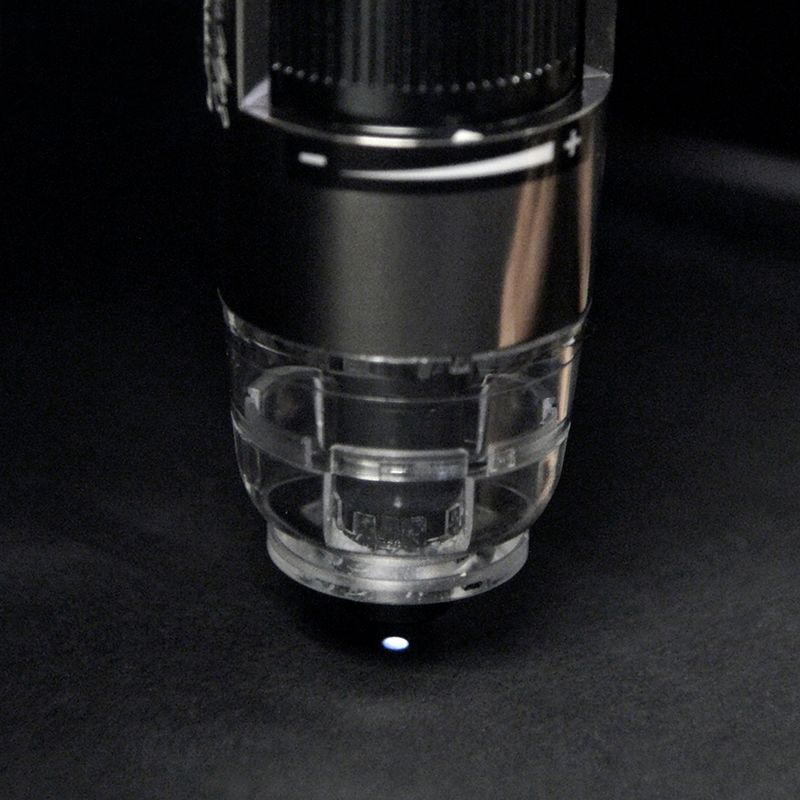

Při koaxiálním osvětlení je světelný paprsek v ose optické dráhy, a proto je osvětlena pouze ta část vzorku, která je rovněž viditelná mikroskopem. U modelů kamer Dino-Lite s koaxiálním osvětlením jsou bočně zabudovány LED diody. Světlo těchto LED diod dopadá na zrcadlo, které slouží jako dělič paprsku, který promítá světlo přímo na vzorek, a zároveň umožňuje, aby se zformovaný obraz mohl přímo vrátit nahoru ke snímači.

Koaxiální osvětlení se nejčastěji používá pro aplikace v polovodičovém průmyslu jako např. pro kontrolu kvality a inspekci desek tištěných spojů. Ve standardním světlém poli není struktura povrchu a vinutí zcela viditelná, zatímco s koaxiálním osvětlením se tyto detaily objeví.

Dalšími aplikacemi je kontrola leštěných a chemicky ošetřených kovových povrchů, kontrola mikročipů, mikroelektroniky a mnohých dalších povrchů, které se ve světlém poli zobrazují jako ploché nebo bez kontrastu.

Software DinoCapture, který je nedílnou součástí každé kamery, je v CZ lokalizaci (návod i menu aplikace v českém jazyce, a také v mnoha dalších jazycích). Automatická bezplatná aktualizace.



  • Typ snímače: CMOS
  • Rozlišení: 5 megapixel (2592 x 1944 pix)
  • Zvětšení: 415x~470x
  • Objektiv: Sklo s antireflexní vrstvou
  • Osvětlení: koaxiální, světlé pole, tmavé pole nebo jejich kombinace
  • Počet LED diod: 8
  • Zapínání/vypínání osvětlení: Ano
  • Barva světla: Bílá
  • Infračervený filtr: IR cut-filter >650 nm
  • Difuzér: Ano, N3C-D
  • Emisní filtr: Ne
  • Polarizátor: Ne
  • Makro ZOOM: Ne
  • Pracovní vzdálenost: Standardní
  • Materiál: Hliník
  • Mikrospínač spouště: Ano
  • Zámek zvětšení: Ano
  • Výstupy: Obrázky, video, časosběrné video
  • Počet snímků: Až 30/s
  • Rozhraní: USB 2.0
  • Kompatibilita: Windows XP,Vista,7,8 & 10
  • Software: Windows - DinoCapture 2.0
  • Podporované formáty obrázků (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
  • Podporované formáty videa (Windows): WMV, FLV, SWF
  • Standardní zobrazení: DirectShow, UVC
  • Měření: Úsečka, úhel, kruh, kruh pomocí tří bodů, atd.
  • Kalibrace: Ano
  • Speciální funkce: FLC, AMR, Koaxiální osvětlení
  • ESD ochrana: Ano
  • Příslušenství: N3C-O Otevřená standardní frontální krytka, N3C-C Uzavřená frontální krytka, N3C-E Rozšířená frontální krytka, kalibrační destička
  • Rozměry: 10,7 cm (délka) x 3,2 cm (průměr)
  • Hmotnost: 139 g
  • Délka přívodního kabelu: 1,8 m
Zvětšení Pracovní vzdálenost bez přední krytky Zorné pole (X) Zorné pole (Y) Hloubka zorného pole
415x 6,0 mm 0,951 mm 0,697 mm 0,03 mm
420x 7,3 mm 0,926 mm 0,680 mm -
430x 8,0 mm 0,905 mm 0,664 mm -
440x 8,8 mm 0,884 mm 0,648 mm -
450x 10,0 mm 0,867 mm 0,636 mm -
460 x 11,3 mm 0,847 mm 0,621 mm -
470x 11,8 mm 0,828 mm 0,608 mm 0,045 mm
