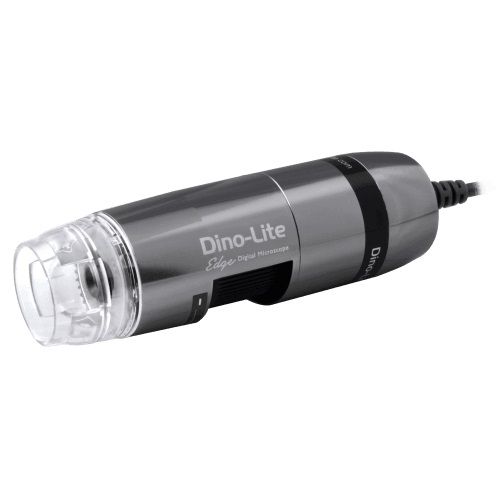

Digitální mikroskop AM7515MT2A-Edge

Model Dino-Lite AM7515MT2A je mimořádně kompaktní.

Se zabudovaným koaxiálním osvětlením a 5 megapixelovým senzorem poskytuje výjimečný obraz ve světlém poli při zvětšení 130x - 220x.

Díky speciální funkci Flexibilní LED Control (FLC) je kamera schopná zobrazit vetší detaily díky přepínáním mezi světlým a tmavým polem nebo jejich kombinací.

Předností funkce Automatického načítání hodnot zvětšení (AMR) je optimalizace měření s účinností a přesností pro uspokojení potřeb většiny měřicích úloh.

AMR - automatické načítání hodnot zvětšení. Tato funkce automaticky detekuje a zobrazuje zvětšení Dino-Lite. Zvětšení se zobrazí v rámci softwaru Dino-Lite a uloží se jako zachycený snímek. Funkce AMR zjednodušuje proces měření a zvyšuje přesnost měření. AMR se doporučuje v případě, kdy je třeba provést měření s vysokou přesností a/nebo kalibrovaná měření (kalibrace se provede manuálně).

Díky funkci flexibilního ovládání LED (FLC) lze ovládat a nastavovat LED zařízení Dino-Lite. LED na modelech Dino-Lite s funkcí FLC jsou rozděleny do 4 různých kvadrantů, které lze nastavit samostatně. Můžete si vybrat z 6 úrovní osvětlení. Funkce FLC je užitečná je-li třeba objekt nasvítit ze strany nebo pokud určité části předmětu potřebují více nebo méně světla.

Koaxiální osvětlení a aplikace:

Při koaxiálním osvětlení je světelný paprsek v ose optické dráhy, a proto je osvětlena pouze ta část vzorku, která je rovněž viditelná mikroskopem.

U modelů kamer Dino-Lite s koaxiálním osvětlením jsou bočně zabudovány LED diody.

Světlo těchto LED diod dopadá na zrcadlo, které slouží jako dělič paprsku, který promítá světlo přímo na vzorek, a zároveň umožňuje, aby se zformovaný obraz mohl přímo vrátit nahoru ke snímači.

Koaxiální osvětlení se nejčastěji používá pro aplikace v polovodičovém průmyslu jako např. pro kontrolu kvality a inspekci desek tištěných spojů. Ve standardním světlém poli není struktura povrchu a vinutí zcela viditelná, zatímco s koaxiálním osvětlením se tyto detaily objeví.

Dalšími aplikacemi je kontrola leštěných a chemicky ošetřených kovových povrchů, kontrola mikročipů, mikroelektroniky a mnohých dalších povrchů, které se ve světlém poli zobrazují jako ploché nebo bez kontrastu.

Software DinoCapture, který je nedílnou součástí každé kamery, je v CZ lokalizaci (návod i menu aplikace v českém jazyce, a také v mnoha dalších jazycích).

Automatická bezplatná aktualizace.

  • Typ snímače: CMOS
  • Rozlišení: 5 megapixel (2592 x 1944 pix)
  • Zvětšení: 130x~220x
  • Objektiv: Sklo s antireflexní vrstvou
  • Osvětlení: koaxiální, světlé pole, tmavé pole nebo jejich kombinace
  • Počet LED diod: 8
  • Zapínání/vypínání osvětlení: Ano
  • Barva světla: Bílá
  • Infračervený filtr: IR cut-filter >650 nm
  • Difuzér: Ano, N3C-D
  • Emisní filtr: Ne
  • Polarizátor: Ne
  • Makro ZOOM: Ne
  • Pracovní vzdálenost: Standardní
  • Materiál: Hliník
  • Mikrospínač spouště: Ano
  • Zámek zvětšení: Ano
  • Výstupy: Obrázky, video, časosběrné video
  • Počet snímků: Až 30/s
  • Rozhraní: USB 2.0
  • Kompatibilita: Windows 7,8,10 & 11, MacOS 10.11.16 a vyšší
  • Software: Windows - DinoCapture 2.0, MacOS - DinoXcope
  • Podporované formáty obrázků (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
  • Podporované formáty videa (Windows): WMV, FLV, SWF
  • Podporované formáty obrázků (MacOS): JPEG, PNG
  • Podporované formáty videa (MacOS): MOV
  • Standardní zobrazení: DirectShow, UVC
  • WiFi: Připraveno pro bezdrátové připojení, vyžaduje WiFi streamer WF-10 (lze samostatně dokoupit)
  • Měření: Úsečka, úhel, kruh, kruh pomocí tří bodů, atd.
  • Kalibrace: Ano
  • Speciální funkce: FLC, AMR, Koaxiální osvětlení
  • ESD ochrana:  Ano
  • Příslušenství: kalibrační destička, přední krytka
  • Rozměry: 10,5 cm (délka) x 3,2 cm (průměr)
  • Hmotnost: 140 g
  • Délka přívodního kabelu: 1,8 m
Zvětšení Pracovní vzdálenost (bez přední krytky) Zorné pole (X) Zorné pole (Y)  Hloubka zorného pole
130x 4.5 mm 3.0 mm 2.2 mm  -
140x 5.0 mm 2.8 mm 2.1 mm -
150x 5.6 mm 2.6 mm 1.9 mm  -
160x 6.3 mm 2.4 mm 1.8 mm  -
170x 7.1 mm 2.3 mm 1.7 mm  -
180x 8.0 mm 2.2 mm 1.6 mm  -
190x 8.9 mm 2.1 mm 1.5 mm  -
200x 9.9 mm 2.0 mm 1.5 mm  -
210x 10.9 mm 1.9 mm 1.4 mm  -
220x 11.9 mm 1.8 mm 1.3 mm 0.1 mm
